浏览数量: 654 作者: 本站编辑 发布时间: 2021-08-13 来源: 本站
“打石看石纹,医病看病根”这句家喻户晓的谚语是人们从古至今总结出来的经验。对于光伏组件产品的各种性能检测,也是要从组成组件产品的零部件材料开始评估。光伏组件的背板材料、EVA封装材料对环境的依赖性较大,易受温度、湿度环境的影响,因此材料的老化性能测试是检验材料性能必不可少的测试项目。
华阳检测材料老化测试能力:
华阳检测作为专业的第三方检测机构,除了具备光伏组件各种标准的测试能力,也同样具备光伏材料的测试能力,尤其是光伏背板材料和EVA材料的环境老化测试能力。华阳检测的材料老化检测不仅有可满足IEC 61215-2:2016和IEC 62788-2:2017标准中规定的长期老化测试方法,还有可以短时间内验证材料老化性能的PCT高压蒸煮老化试验项目(尺寸为 Φ500mm×D550mm)。

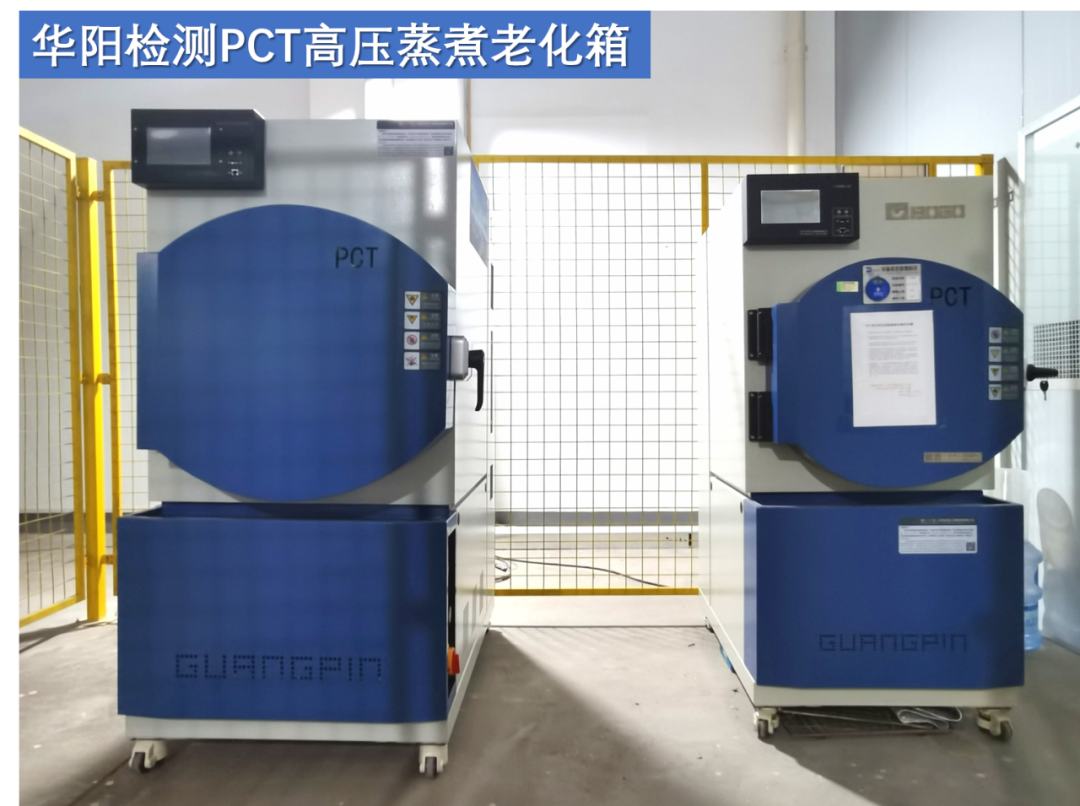

图1 PCT高压蒸煮老化测试箱
PCT 高压蒸煮老化试验介绍:
PCT 高压蒸煮老化试验一般称为压力锅蒸煮试验或饱和蒸汽试验,是将待测样品放置于严苛的温度、饱和水蒸气(100%RH)及高压的环境下测试,验证样品的耐高温高湿的能力。PCT 高压蒸煮老化试验测试条件有:
温度 | 相对湿度 | 测试时间 | 推荐指数 |
121℃±2℃ | 99%RH~100%RH | 48h | ★★★★★ |
24h | ★★★★ | ||
60h | ★★★ | ||
96h或更长 | ★★ |
对比常规湿热老化试验测试,PCT高压蒸煮老化试验的测试周期短,可以快速检测材料在机械力学性能、电气性能、光学性能的失效程度。华阳检测基于PCT高压蒸煮老化试验的这一特点做了一些PCT高压蒸煮老化和常规老化检测方法的对比试验。下面分别是某透明网格背板(图2)和透明背板(图3)在不同环境老化试验后断裂伸长率的保持率和黄色指数变化值的数据对比图:
图2透明网格背板环境后断裂伸长率保持率、黄色指数变化值
图3 透明背板环境后断裂伸长率保持率、黄色指数变化值
从图示中可以看出,PCT高压蒸煮老化试验测试的周期最短,但测试材料断裂伸长率的变化最明显(经环境老化测试后,断裂伸长率变化越大,材料抗老化性能越差);黄变指数与常规老化测试的结果相近(黄变指数越高,材料抗黄变的能力越差)。透明背板PCT高压蒸煮老化试验60h的黄变指数与DH1000、UV210kWh/m2和DH2000常规老化试验后的黄变指数均在2.0左右。由此可见,PCT高压蒸煮老化试验的测试耗时更短,更高效。
华阳检测应用PCT 高压蒸煮老化试验箱的这一优势为客户新产品的研发和样品可靠性失效分析测试提供更有效快捷的服务,为材料厂家的测试提供了更多的选择。
