【技术经验】光伏电站建设并不是想象中的那么简单!

浏览数量: 16     作者: 本站编辑     发布时间: 2021-08-13      来源: 本站

华阳检测作为第三方国家认可权威检测机构,自2016年开始正式涉及光伏扶贫电站的验收与建设质量监控,目前已累计完成超过23GW的光伏扶贫项目的检测验收。在检测、评估各类型电站工程质量时,与大家共同探讨光伏电站建设的安全、质量问题。

众所周知,太阳能是人类取之不尽用之不竭的可再生能源,具有充分的清洁性、应用的广泛性、免维护性、资源的充足性及潜在的经济性等优点,在长期的能源战略中具有重要地位。

与常用的火力发电系统相比,光伏发电的优点主要体现于:

(1)无枯竭危险,安全可靠,无噪声,无污染排放;

(2)不受资源分布地域的限制,可利用建筑屋面进行建设,也可利用丘陵(荒山)、荒漠、鱼塘等地址条件进行建设;

(3)无需消耗燃料和架设输电线路即可就地发电供电;

(4)感官上较易接收,建设周期短,获取能源花费的时间短,维修成本低,一次性投资终身受益。

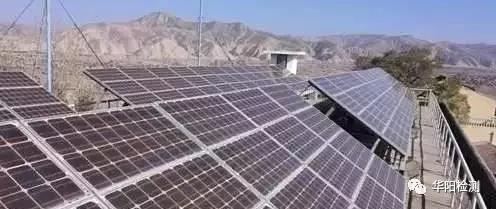

微信图片_20210813093041

尤其是最近几年以来,随着国内光伏行业的发展,技术持续进步,成本也在逐步降低,国内电站市场火爆,装机容量大幅度增长,越来越多的电站投资方进军光伏电站市场,与此同时,一部分不具备相关资质或不具有相关经验的的施工、设计、监理单位趁机进入光伏市场,导致电站建设质量差,事故不断,影响运行安全与收益,给光伏行业的正常发展带来不利影响。

2018年4月3日,一次强风天气降临华北地区,导致某光伏电站支架、组件受损严重,同时也将该电站潜在的安全质量问题暴露出来,本期与大家探讨该项目建设过程中的支架、组件问题,以及设计、施工、监理等单位存在的问题,为后期的光伏电站建设提供借鉴。

钢材抗风能力差,被大风撕裂

光伏支架虽然在系统的整个成本构成中比例很小,也被视为技术含量最低的部分,在光伏电站建设过程中,它的重要性也常常被轻视,而这样的误区一直存在。其材质的优劣、抗风抗压能力的强弱、安装牢固与否,影响的不仅是电站成本与发电收益,在很大程度上决定了电站能否长期安全可靠运行。

该项目选用的钢材硬度不够,承重能力、抗风能力差,容易被风吹变形、倒塌。

微信图片_20210816110816

钢材被大风撕裂、扭曲

微信图片_20210816110819

微信图片_20210816110825

钢材硬度不够,组件自重导致钢材严重变形


微信图片_20210813091605

压块材质不符要求,严重变形


微信图片_20210813091612

钢材连接件紧固螺栓未全部安装

组件本身质量不合格

光伏组件作为电站的核心部分,其投资成本占项目初始投资的50%~60%。因此,可以说,光伏组件的质量、性能直接决定了电站投资的成败。

微信图片_20210813091618

组件边框边角脱开



微信图片_20210813091621微信图片_20210813091624

组件正面与边框脱离

光伏阵列损毁

大风导致的后果是,光伏方阵损毁,电缆线破损,这种灾害是毁灭性的,不可挽回。


微信图片_20210813091630微信图片_20210813091632微信图片_20210813091635

大风导致阵列损毁


微信图片_20210813091638

电缆线破损

上面的案例相对来说是比较极端和典型的,更多的光伏质量问题虽然没有酿成安全隐患,但也严重扰乱了市场,损害了电站投资方的利益,也使得其它建设质量优良的光伏电站蒙上了阴影,影响了光伏行业的健康发展。

根据该项目事后调查报告,该项目之所以会出现支架、组件被大风吹毁的现象,固然有自然条件的因素在内,人为的因素也占很大的比重,设计单位、施工单位、监理单位、材料供应单位都有相应的责任。

设计单位

项目设计单位在进行图纸设计时,未充分结合当地气象条件进行安全设计,光伏支架支撑能力和抗风能力设计不足,刚才选型时厚度未充分考虑,风压和雪压考虑不全。

工程开工前,图纸不齐全,未进行图纸会审与交底工作,关键质量点未明确技术、安全要求。

施工单位

该项目施工单位相关经验不足,现场管理人员对电站施工过程中的质量、安全重视程度不高,主观认识上存在误区、麻痹大意;安装人员在上岗作业前的技术、安全教育工作流于形式,施工班组质量管理人员检查工作落实不到位。

施工过程中,未及时通知监理对分部分项工程进行质量验收与见证。

监理单位

某些监理公司采取低价竞标的竞争方式中标项目,提供的监理服务差、水平低。项目监理部班组配置不合理,项目开工前未协助建设单位做好图纸会审以及项目开工前的准备工作。现场监理工作主要依靠监理员完成,监理工作一度处于半失控状态。

对于进场的支架、组件、电缆、逆变器等关键材料和设备,未及时要求施工单位进行自检与报验以及送检,质量管理方面存在漏项。

施工过程中,未及时督促施工班组质量、安全管理人员加强现场质量、安全管理工作;对于关键工序未要求施工单位提前报送监理部验收与复查。对于工程质量缺陷,也未及时采取有效措施进行管理。

材料供应单位

该项目现阶段出现较大质量问题的主要是支架与组件。支架供应单位生产的支架,其厚度、材质方面与项目招标文件与设计文件存在出入,且质量证明文件不齐全。

组件边框边角脱离,对组件运行存在安全隐患;组件正面与铝边框脱离,影响结构安全。

通过该项目反面案例,我们在进行电站建设及方面有哪些可以借鉴的方面呢?华阳检测给您提供以下几点建议:

➤ 提高光伏组件和支架质量

从组件材料来看,组件背板、边框材料、封装玻璃的选择可以考虑针对一些特殊气候环境区域,提高组件的抗撞击、抗震等性能,从而提高抵御特殊情况的能力。从电站设计来说,在权衡光伏电站成本与发电收益的同时,可适度提高光伏支架、组件压块等的强度设计要求,合理选择具有更优抗风能力的组件倾角。

光伏电站抗风能力绝大部分由光伏支架所决定,需要有很牢固的光伏支架。因此,光伏电站一定要加强地基、支架,同时要保证组件边框强度。这就需要有针对性的选址设计,严控产品质量,合理计算风压、雪压等。

  已经建成的如何进行加固?

1、对已安装完成的光伏组件及在建项目进行全面检查,其中包括螺丝的紧固件、扣件的调整,对有损坏的扣件立即予以更换。

2、可以对光伏支架加装紧固防风拉杆,以防支架随风扭动;将串列两侧凿开过岩的地锚进行夯实处理;紧固全场所有螺栓;

3、加强对组件、支架的巡回检查力度,一旦发现松动的组件和支架,及时进行固定处理。

4、若钢材的强度不能满足承重要求,一定要按照正确的方案给予加固处理。
